LM-AVCM中央控制控制器
产品概述
LM-AVCM集成中央控制控制器是专为现代智能系统设计的高性能智能控制装置. 广泛应用于指挥中心, 自动化办公系统, 多媒体室, 智能家居等领域, 通过基于配置协议的可编程交互式用户界面提供可靠的智能网络服务.
配备丰富的接口包括 8 两路串口, 8 红外输出, 8 中继端口, 8 数字 I/O 端口和 1 千兆以太网端口, 控制器可高效控制大型应用系统中的多个设备, 是建设现代化指挥控制中心的理想核心部件.
适用于紧急报警中心等多种行业场景, C4ISR解决方案, 政府行政中心, 智能建筑, 多媒体会议室, 多功能厅, 培训中心, 陈列室, 广播演播室和工业自动化.
核心特点
- 8 两路串口, 实现与矩阵的稳定连接, 投影仪和其他 A/V 专业设备
- 8 红外输出/单向串口, 兼容DVD, 电视机等家用电器的远程控制
- 8 独立中继端口, 支持灯光智能控制, 门, 窗帘和其他电气设备
- 8 数字输入端口, 可接收各种传感器信号进行联动控制
- 支持以太网连接, 实现以太网控制设备的远程监控
- 内置IR学习功能, 兼容大部分红外遥控协议
- 高性能网络服务器, 支持在线固件升级，方便维护
- 符合标准网络通讯协议, 确保强大的兼容性和扩展性
- 密码保护机制, 有效防止未经授权的访问，确保系统安全
- 内置同步时钟, 为整个系统提供精确的时序控制
- 标准1U机架安装设计, 节省安装空间，适合机柜部署
- AC110~220V宽电压供电, 适应不同电力环境
- 支持恢复出厂设置功能, 方便系统参数恢复和故障排除
技术规格
核心硬件 & 系统
| 范围 | 规格 |
|---|---|
| 中央处理器 | ARM Cortex-A53 1.8GHz |
| 操作系统 | 安卓 9 |
| 内存 | 2GB DDR4 内存 |
| 闪存 | 8国标EMMC闪存 |
| 电源 | AC110~220V 50/60Hz |
| 功耗 | 55瓦 (48W 用于通过 H-NET 端口提供外部电源) |
| 工作温度 | 0℃～40℃ / 32°F ~ 104°F |
| 相对湿度 | 10~90% 相对湿度 (非冷凝) |
机械参数
| 范围 | 规格 |
|---|---|
| 住房 | 金属外壳，铝合金前面板 |
| 颜色 | 黑色的 |
| 方面 (宽×深×高) | 440毫米×200毫米×44毫米 |
| 重量 | 2.1千克 |
| 安装 | 标准19寸机柜 (带安装耳) / 平装 |
接口规格
| 接口类型 | 细节 |
|---|---|
| 串口1/2/3/4 | 4 × 9 针凤凰连接器, 两路RS-232/422/485串行通讯 |
| COM5/6/7/8 | 4 × 3 针凤凰连接器, RS-232串行通讯 |
| 红外串行输出 | 2 × 8 针凤凰连接器, 红外传输或单向RS-232串行通信 |
| 继电器输出 | 2 × 8 针凤凰连接器, 隔离常开, 30直流/2A / 125交流/1A |
| 数字输入/输出 | 2 × 5 针凤凰连接器, 0~24V数字信号输入 |
| 局域网 | 10M/100M/1000M千兆以太网RJ45接口 |
| USB | 1 × USB A 型 (功能保留) |
| 电脑 | 1 × USB 类型 B (测试调试) |
| 华网 | 1 × 4 针凤凰连接器, 专用总线接口 (功能保留) |
| 和 | 1 × 红外学习窗 |
| 重置 | 1 × 重置按钮 (恢复出厂设置) |
LED指示灯
| 指标类型 | 数量 & 功能 |
|---|---|
| 红外学习LED | 1 ×, 黄色的, 接收红外波时闪烁 |
| 电源指示灯 | 1 ×, 红色的, 通电时亮起 |
| 局域网指示灯 | 1 ×, 绿色的, 连接到网络时亮起, 数据通讯时闪烁 |
| 状态指示灯 | 1 ×, 蓝色的, 正常运行时亮起, 闪烁表示恢复出厂设置 |
| 发射 LED | 8 ×, 黄色的, 传输数据时闪烁 |
| 接收 LED | 8 ×, 黄色的, 接收数据时闪烁 |
| 红外/串行 LED | 8 ×, 黄色的, 红外/串口传输数据时闪烁 |
| 继电器 LED | 8 ×, 黄色的, 继电器端口关闭时亮起 |
| 输入/输出 LED | 8 ×, 黄色的, I/O口信号电平波动时闪烁 |

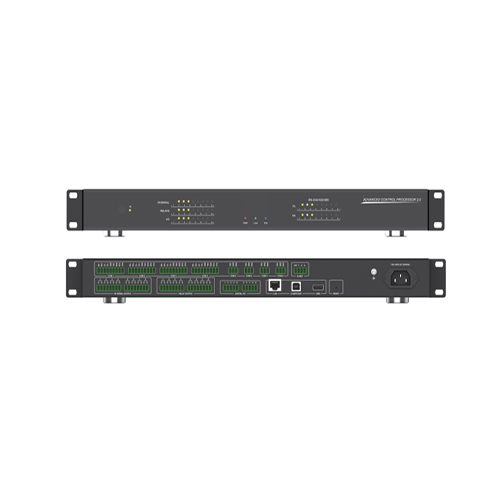

面板功能
前面板
| 不. | 姓名 | 功能说明 |
|---|---|---|
| 1 | 红外学习窗口 & 引领 (黄色的) | 接收到红外波时闪烁; 空闲时关闭 |
| 2 | 红外/串行 LED (黄色的) | 8 LED, 对应红外/串口有数据传输时各闪烁 |
| 3 | 继电器 LED (黄色的) | 8 LED, 当相应的继电器端口关闭时，每个灯都会亮起 |
| 4 | 输入/输出 LED (黄色的) | 8 LED, 当对应的I/O端口有信号电平波动时每个闪烁 |
| 5 | 电源指示灯 (红色的) | 设备通电时亮起 |
| 6 | 局域网指示灯 (绿色的) | 连接到网络时亮起; 数据通讯时闪烁 |
| 7 | 斯塔LED (蓝色的) | 正常运行时亮起; 闪烁表示恢复出厂设置 |
| 8 | 发射 LED (黄色的) | 8 LED, 对应TX口有数据传输时各闪烁 |
| 9 | 接收 LED (黄色的) | 8 LED, 对应RX口收到数据时各闪烁 |
后面板
| 不. | 姓名 | 功能说明 |
|---|---|---|
| 1 | 串口1/2/3/4 | 可编程两路多模串口, 9-针脚凤凰连接器, RS232/RS232+硬件流程/RS485/RS422协议, 2400-115200基点 |
| 2 | COM5/6/7/8 | 可编程单模串行端口, 3-针脚凤凰连接器, RS232协议, 2400-115200基点 (PIN1:TXD, 密码2:接地, PIN3:接收数据) |
| 3 | 华网 | 预留专用总线接口 |
| 4 | 接地端子 | 用于连接接地或机架接地导体 |
| 5 | 100-240交流50/60赫兹 | 电源接口, 连接220V/10A交流电源 |
| 6 | 重置 | 重新启动 (按1-5秒) 或恢复出厂设置 (按 >5 秒) |
| 7 | USB端口 | 预留功能扩展 |
| 8 | 电脑 | 保留用于测试调试 |
| 9 | 局域网 | 千兆以太网RJ45接口, 默认 DHCP, 预设IP 192.168.0.101 (没有路由器) |
| 10 | 数字输入/输出 | 8-CH GPIO 干接点输入, 0～24V, 低电平信号检测 |
| 11 | 继电器输出 | 8 2 针 Phoenix 连接器组, 隔离常开, 30直流/2A / 125交流/1A |
| 12 | 红外串行输出 | 8 2 针 Phoenix 连接器组, 和 (20K-60KHZ) 或单路串行输出 |
应用场景
LM-AVCM中央控制控制器作为智能控制系统的核心, 通过丰富的接口实现对各种外围设备的统一控制. 典型应用场景包括:
- 指挥中心: 紧急报警中心, C4ISR解决方案, 政府管理中心对监控设备进行集中控制, 通讯设备和报警系统
- 智能建筑: 自动化办公系统, 照明控制, 访问控制系统, 窗帘控制与环境监测联动
- 视听空间: 多媒体会议室, 多功能厅, 广播演播室投影仪集成控制, 矩阵, 音频设备和显示设备
- 训练 & 教育: 控制教学设备的培训中心和教室, 视听系统及环境设施
- 工业自动化: 传感器数据采集的工业生产现场, 设备联动控制及生产过程监控
- 智能家居: 家电集中控制, 灯光, 安全设备及环境调节装置
产品保护
本产品包含敏感电气元件，可能会被电尖峰损坏, 浪涌, 电击, 雷击, ETC. 保护设备并延长其使用寿命, 强烈建议使用电涌保护系统.
笔记: 图片等所有相关信息, 网站提供的参数和数据仅供参考. 具体规格请以收到的实际产品为准, 外观与性能.
