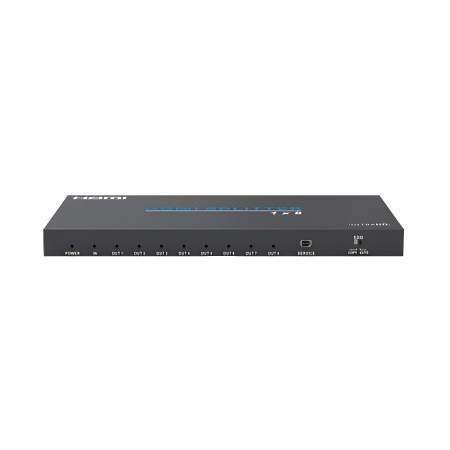

DH-B18 18Gbps 1×8 HDMI分配器
产品概述
DH-B18 是一款高性能 1×8 HDMI 分配器，设计用于将单个 HDMI 信号同步分配到 8 显示设备. 18Gbps (594兆赫兹) 高视频带宽, 它完全符合 HDMI 2.0b 和 HDCP 2.2 标准, 最高支持4K@60Hz 4:4:4 超高清分辨率和HDR功能. 通过拨码开关配备复制/自动 EDID 配置, 紧凑的金属外壳和稳定的电源, 它提供可靠的, 适用于家庭娱乐的高品质 HDMI 信号分配解决方案, 商业展示及教育场景.
重要提示: 本产品包含易受电尖峰损坏的敏感电气元件, 浪涌, 触电和雷击. 强烈建议使用电涌保护系统 保护设备并延长其使用寿命. 为了获得最佳性能, 使用 “优质高速 HDMI” 连接电缆.
核心特点
- 符合 HDMI 2.0b 和 HDCP 2.2 标准, 确保兼容主流高清设备
- 18Gbps 高视频带宽, 支持4K@60Hz 4:4:4 分辨率和 HDR 功能带来令人惊叹的视觉效果
- 1×HDMI输入转8×HDMI输出, 实现信号同步分配到多个显示设备
- 通过 DIP 开关进行复制/自动 EDID 控制: COPY 模式按优先顺序从 OUT 1~8 读取 EDID; 自动模式将最匹配的 EDID 发送到源设备
- 金属外壳设计, 紧凑便携, 方便灵活安装部署
- 静电放电保护 (±8kV气隙放电, ±4kV接触放电) 增强耐用性和稳定性
- 支持多种音频格式, 包括杜比全景声, 数字传输系统:X, 杜比 TrueHD 和 DTS-HD 主音频
技术规格
| 参数类别 | 规格 |
|---|---|
| HDMI & HDCP 合规性 | HDMI 2.0b, HDCP 2.2 |
| 视频带宽 | 594兆赫兹 / 18千兆比特 |
| 支持的分辨率 | 480i ~ 1080p50/60Hz, 4Kx2K@24/30Hz, 4Kx2K@60Hz |
| 支持的音频格式 | PCM 2通道, LPCM 7.1/5.1CH, 杜比数字, 数字传输系统 5.1, 杜比数字+, 杜比TrueHD, DTS-HD 主音频, 杜比全景声, 数字传输系统:X |
| 静电放电保护 | ±8kV (气隙放电), ±4kV (接触放电) |
| 输入端口 | 1×HDMI A 型 (19-针母), 1×服务 (微型USB, 固件更新) |
| 输出端口 | 8×HDMI A 型 (19-针母) |
| 住房 & 颜色 | 金属外壳, 黑色丝印 |
| 方面 (宽×深×高) | 243毫米×102毫米×16毫米 |
| 净重 | 572克 |
| 电源 | 输入: 交流100-240V 50/60Hz; 输出: 直流12V/1A (锁定连接器) |
| 功耗 | 6.15瓦 |
| 工作温度 | -10℃～50℃ (14°F ~ 122°F) |
| 储存温度 | -20℃～60℃ (-4°F ~ 140°F) |
| 工作湿度 | 20% 〜 90% 相对湿度 (非冷凝) |
手术 & 接口功能
指示灯
- 电源指示灯: 设备开机时蓝色 LED 亮起
- 输入 LED: 当 HDMI IN 端口连接到活动源设备时，蓝色 LED 亮起
- 输出指示灯: 当相应的 HDMI OUT 端口连接到活动显示设备时，蓝色 LED 会亮起
EDID配置 (拨码开关)
- 复制模式: 本机读取 HDMI OUT 的 EDID 设置 1 显示设备并将其发送到源设备 (优先顺序: 出去 1 → 输出 8). 如果没有从 OUT 检测到 EDID 1, 它从 OUT 读取 2, 等等.
- 汽车时尚: 本机比较所有 HDMI OUT 1~8 显示设备的 EDID 设置, 将最匹配的 EDID 发送到源设备, 确保兼容的信号输出到所有显示器.
接口连接
- HDMI 输入: 连接到 HDMI 源设备 (蓝光播放器, DVD播放机, 机顶盒, PS3/PS4, ETC。) 通过 HDMI 电缆
- HDMI输出1~8: 连接 HDMI 显示设备 (电视, 监视器, 音频放大器, ETC。) 通过 HDMI 电缆
- 服务端口: Micro USB 端口仅用于固件更新
- 直流12V接口: 连接随机提供的12V/1A电源适配器供电
HDMI 电缆长度建议
- 4K2K@60Hz / 8-位YUV 4:4:4: 最大3m
- 4K2K@30Hz / 8-少量: 最大10m
- 1080p@60Hz / 8-少量: 最大15m
适用场景
- 家庭娱乐: 家庭影院, 娱乐室, 在多台电视/显示器上同步显示高清内容
- 商业显示: 商场, 机场, 酒店, 数字标牌与广告屏同步内容发布
- 教育机构: 教室, 演讲厅, 教学内容多屏同步显示，观看更清晰
- 会议 & 推介会: 会议室, 展厅, 产品展示区, 演示材料同步展示
- 公共场所: 展示厅, 演示室, 多屏同步输出公共信息显示系统
笔记: 图片等所有相关信息, 网站提供的参数和数据仅供参考. 具体规格请以收到的实际产品为准, 外观与性能.
